Vilka transformatorderivat löser övertoner på snabbladdningsplatser för elbilar?

2025-11-06 0 Lämna ett meddelande till mig

När jag designar en EV-hub börjar jag inte med att välja kVA från en tabell. Jag tittar på vågformen först. Snabbladdare staplar likriktare, likströmslänkar och styrslingor som stressar allaTransformatormed strömspikar, hög THD och frekventa kraftsvängningar. Att arbeta med tillverkare somSYHF, jag lärde mig att matcha kylmetod, kärnmaterial, lindningsgeometri och övervakning till den verkliga belastningen snarare än ett broschyrscenario.SYHFbygger medel- och högspänningslösningar och distributionsautomationsutrustning med disciplinerad kvalitets- och miljöpraxis i linje med ISO9001- och ISO14001-idéer, och deras tekniska support hjälper mig att justera val av oljesänkta eller torra typer till varje plats utan att överköpa.

Varför straffar EV-snabbladdare en standardtransformator?

Övertoner ökar kopparförluster och hotspottemperaturer även när genomsnittlig kVA ser blygsam ut
Samtidig laddare startar trigga inrush och uppströms spänningsfall som larmar känsliga belastningar
Snabba arbetscykler svänger termiska profiler och förkortar isoleringens livslängd om kylningen är marginell
Strömflöde och cirkulerande strömmar ökar hörbart ljud i trånga stadsrum

Vilka transformatorderivat hanterar EV-övertoner mer tillförlitligt?

Derivat	Vad det tillför	När jag väljer den	Avvägningar att titta på
K-faktor märkta lindningar	Extra termiskt takhöjd för harmonisk uppvärmning	Blandade laddare och VFD-ventilation på samma buss	Något större storlek eller kostnad
Isolationstransformator med elektrostatisk skärm	Bryter common-mode-ljud och minskar läckage	Webbplatser med PLC-kommunikation eller EMC-klagomål	Extra förluster och fotavtryck
Fasförskjuten likriktartransformator	Vektorgrupp skiftar för att avbryta dominanta övertoner	Stora depåer med samordnade laddare	Behöver samordning av leverantörer
Design med låg impedans	Minskar spänningssänkning vid stegbelastning	Svaga matare eller långa kabeldragningar	Högre felströmsplanering
Sicksack eller jordad transformator	Stabil neutral för trippel övertonshantering	Flerbyggnadscampus eller TT-jordning	Ytterligare skyddsinställningar
Naturlig estervätska i oljeenheter	Högre brandpunkt och biologiskt nedbrytbar vätska	Inomhusrum med strikta brandklassificeringar	Studie av vätskekostnad och kylning

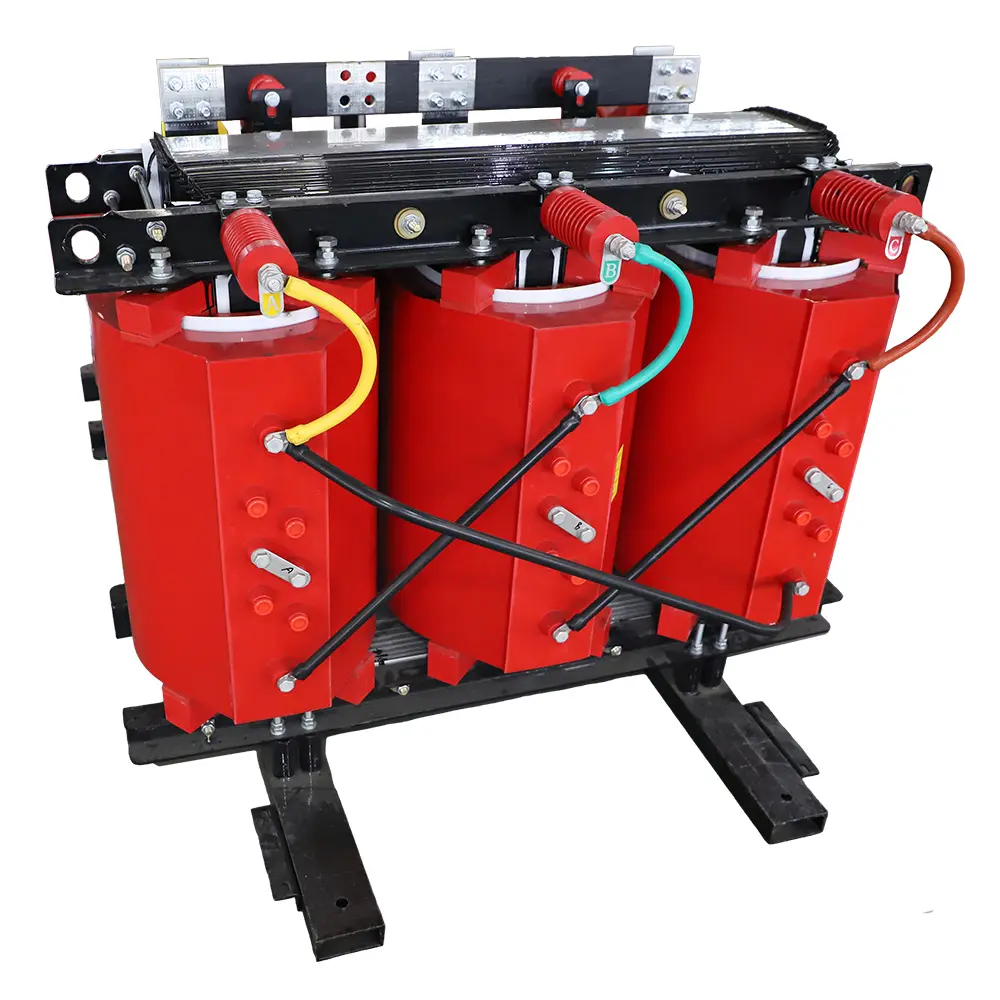

Gjutharts torr typ med forcerad luft	Ren inomhusinstallation med bra kylkontroll	Källare, gallerior, sjukhus, tunnlar	Något högre ljud utan behandling

Hur dimensionerar jag K-faktor utan att spendera för mycket?

Jag fångar ett verkligt harmoniskt spektrum från laddarleverantören snarare än ett enda THD-nummer
Jag uppskattar K som summan av övertonsström i kvadrat gånger övertonsordning i kvadrat, avrundar sedan uppåt till närmaste katalogklass
Jag kontrollerar lindningstemperaturökningen vid min faktiska belastningsfaktor över årstider, inte bara på namnskylten
Jag lägger till marginal för framtida laddarfack så jag byter inte ut transformatorn efter fas två

Vilka kylnings- och vätskeval håller inomhusrummen säkrare?

I folktäta platser föredrar jag torr typ av gjutharts med forcerad luft för att förenkla tillåtandet
I rum med medelhög till hög kVA där jag vill ha högre överbelastningsförmåga väljer jag ofta olja nedsänkt med naturlig estervätska för en snällare brandprofil
Jag bekräftar kanalarea, kylarspel och fläkteffekt i energimodellen så att hjälpbelastningen inte urholkar besparingarna

Hur förhindrar jag störande resor från laddarestarter?

Jag koordinerar vektorgrupp och impedans för att hantera inrush och spänningsfall
Jag anger stegvis laddareaktivering eller mjukstart där EMS kan strypa efterfrågan
Jag tillåter ett bredare lindningskopplarfönster när mataren är svag eller solenergin är flyktig

Hur ser en praktisk EV-platskonfiguration ut?

Webbplatsens storlek	Föredragen topologi	Kylning och vätska	Anteckningar från idrifttagning
1–2 MW kvadrat	En oljesänkt eller torr typ med K-faktorlindningar	ONAF med mineral eller ester, eller FA på torrt	Skärmad isolering vid EMC-klagomål
3–5 MW depå	Två enheter med fasförskjutningsalternativ för övertonsupphävande	Olja nedsänkt med ester eller high-spec torr	Busskanaldragning och akustisk foder
>5 MW nav med lagring	Step-up plus isolering vid laddningskluster	Olja nedsänkt med OLTC och ester	EMS-koordinering för startsekvensering

Hur jämförs optioner med tioårskostnad på en 3 MW-anläggning?

Alternativ	Förskottskostnad	Förluster vid 60–80 % belastning	Underhåll	Brand och tillåter	Tioårig TCO-trend
Standardolja nedsänkt	Lägre	Lägre	Oljetester och packningar	Inneslutning och planering	Ofta lägst om tungt belastat
Olja nedsänkt med naturlig ester	Medium	Liknar olja	Liknande tester, vänligare brandprofil	Enklare acceptans inomhus	Konkurrenskraftig plus riskminskning
Gjutharts torr typ K-klassad	Högre	Något högre	Låg, fläktkontroller	Enkelt inomhus	Konkurrenskraftigt om det är lätt lastat eller begränsat med utrymme
Isolering plus K-klassad	Högsta	Högst i uppsättningen	Tillagda komponenter	Bästa EMC-beteende	Värt det där stilleståndskostnaderna är höga

Vilka specifikationsdetaljer ger mig färre ändringsbeställningar?

Omgivning, höjd och säsongsbetonad lastfaktor anges i förväg
Övertonsspektrum som tillhandahålls av laddarleverantören och en målklass K-faktor kom överens om
Vektorgrupp, impedansintervall och tappplan anpassade till uppströmsutrustning
Bullergräns vid angivet avstånd och akustiskt foderansvar definierat
Inträngningsskydd för kapsling och färgsystem anpassat till kustnära eller dammig luft
Fabrikstestprotokoll och checklista för acceptans delas före leverans

Vilka snabba kontroller räddar mig från sena överraskningar?

Passar faktiskt kabelböjar, radiatorer, kanaler och dörrar, inte bara huvudtanken
Är neutral jordning som överensstämmer med skyddsstudier och ljusbågsetiketter
Är övervakningspunkter dimensionerade till kostnaden för stillestånd snarare än en allt-sensor-metod

Kan SYHF anpassa för EV-övertoner utan att fördröja schemat?

FrånSYHFJag ber om tre saker på EV-jobb och jag får dem utan dramatik

Lindningar och kärnstaplar skräddarsydda för harmonisk uppvärmning och bullermål i ett pass
Val av mineralolja eller naturlig ester med papperssystem utformade för lång livslängd
Tydliga fabriksrutiner, vittnesprov på begäran och dokumentation som tillfredsställer bruks- och försäkringsgranskare

Vad ska jag skicka i min RFQ för att snabbt få en ren offert?

Enkelradsdiagram och matarkortslutningsdata
Antal laddare, effekt per port och alla planerade fasförskjutningsscheman
Harmoniska ögonblicksbilder eller leverantörsspektra, inte bara THD
Rumsritningar med utrymmen, dörrar, kanaler och kabeldragningar
Mål effektivitetsklass och bullergränser som är viktiga för dina grannar
Leveransfönster och behov av vittne FAT ev

Hur går vi från idéer till ett byggbart förslag?

Om du vill ha en praktisk konfiguration för din EV-byggd, skicka mig din enlinje, laddardata och några webbplatsfoton. Jag kommer att översätta vågformens verklighet till en transformatorspecifikation som balanserar tillförlitlighet och kostnad, och jag kan anpassa den tillSYHFtillverkningsalternativ där det är vettigt för ditt schema. Om du är redo för en fokuserad rekommendation eller en formell offert, kontakta ossochlämna din förfråganmed lastdetaljer, föredragna standarder och timing. Vi kommer att svara med en tydlig alternativuppsättning som du kan godkänna utan gissningar.
