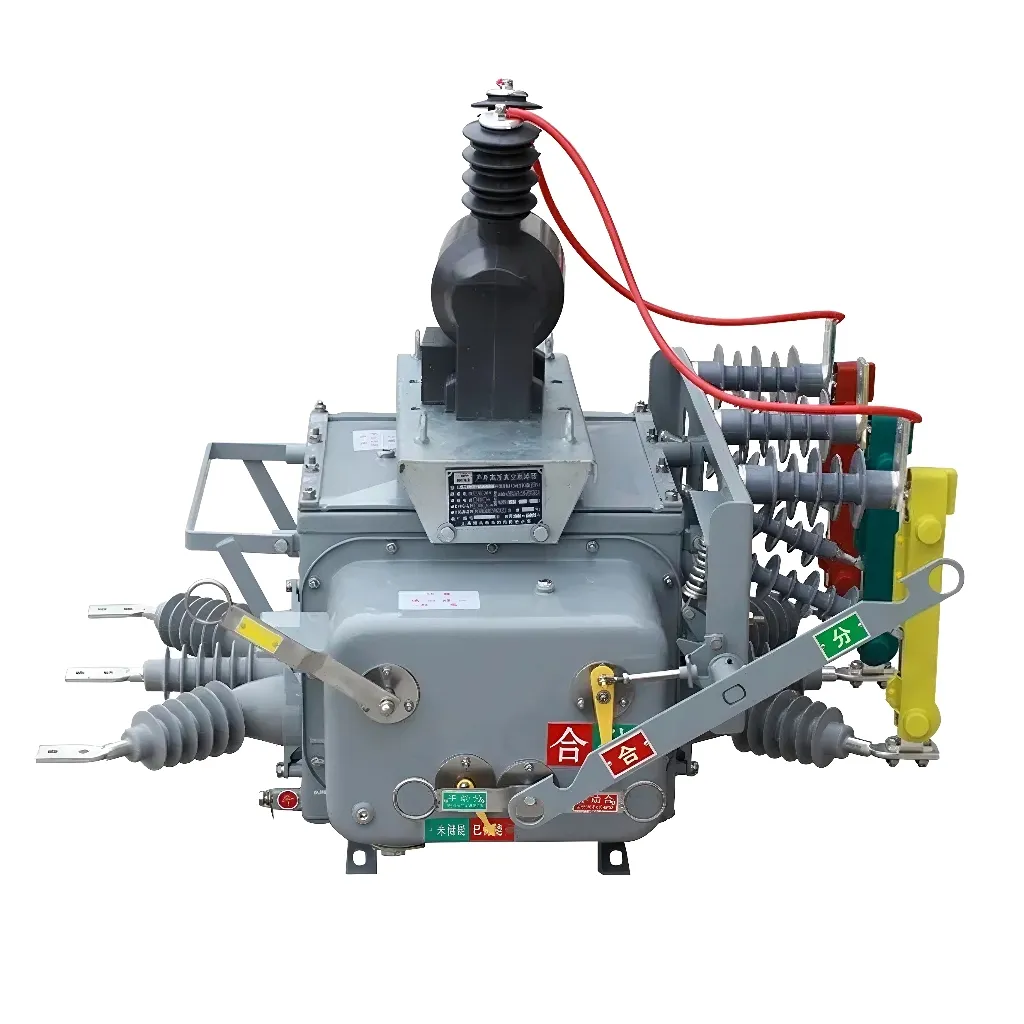

Vakuumbrytare VCB i transformatorstation

Under avslutningsoperationen drivs SYHF -hållbara vakuumbrytare VCB i transformatorstation av energin som lagras i vårmekanismen. Energilagringsmekanismen kan drivas av en extern strömförsörjning eller manuellt av energilagringshandtaget. När energilagringen är klar visar energilagringsindikatorn "energilagring". Samtidigt kopplar energilagringsomkopplaren energilagringsmotorns strömförsörjning och lämnar brytaren i det stängda tillståndet. Under stängningsoperationen kan brytaren stängas oavsett om knappen "Stäng" manuellt trycks in eller att den stängande magnetventilen utlöses av fjärrdrift. När avslutningsoperationen är klar återställs energilagringsindikatorn och energilagringsbrytaren och motorkraften återställs. Sedan återupptas motorn. Avslutningsindikatorn visar "stängd" och hjälpomkopplarens omkopplarpositioner. I öppningsoperationen kan brytaren öppnas genom att trycka på "Öppna" -knappen manuellt eller genom att utlösa den stängande magnetventilen på distans. När öppningsoperationen är klar visar öppningsindikatorn "öppen" och positionen för hjälpomkopplarens kontakter. Samtidigt, under öppningsoperationen, ökar räknaren med en, och motsvarande nummer kan observeras genom panelobservationsfönstret.

Vad är en vakuumbrytare?

Vakuumbrytare kallas vanligtvis VCBS i professionella termer. Vakuumbrytare är en ovanlig typ av brytare. I denna typ av brytare släcks bågen av ett vakuummedium. Vakuumbrytare används ofta eftersom deras dielektriska styrka är betydligt bättre än något annat medium. Jämfört med andra dielektriska medier är vakuum det bästa mediet för att släcka bågar.

Eftersom från vakuumbrytare används både för att byta och skydda ansluten utrustning, måste deras driftshastighet vara särskilt snabb för att göra det säker på att brytaren kan resa snabbt vid ett fel för att förhindra att felströmmen skadar utrustningen. Så denna typ av brytare krävs på både nätåtkomstlinjer och samtrafiklinjer.
