Använder du rätt strömbrytare för din applikation?

Innehållsförteckning

1. Vad är en strömbrytare - hur det fungerar, varför det spelar roll, vad du bör veta

2. Hur luftbelastningsomkopplare skiljer sig och varför de är viktiga

3. Hur belastningsbrytare fungerar, varför de används, vilka specifika skillnader är

4. Produktparametrar och specifikationer för vårt kretsbrytarsortiment + vanliga frågor

Vad är en strömbrytare - hur det fungerar, varför det spelar roll, vad du bör veta

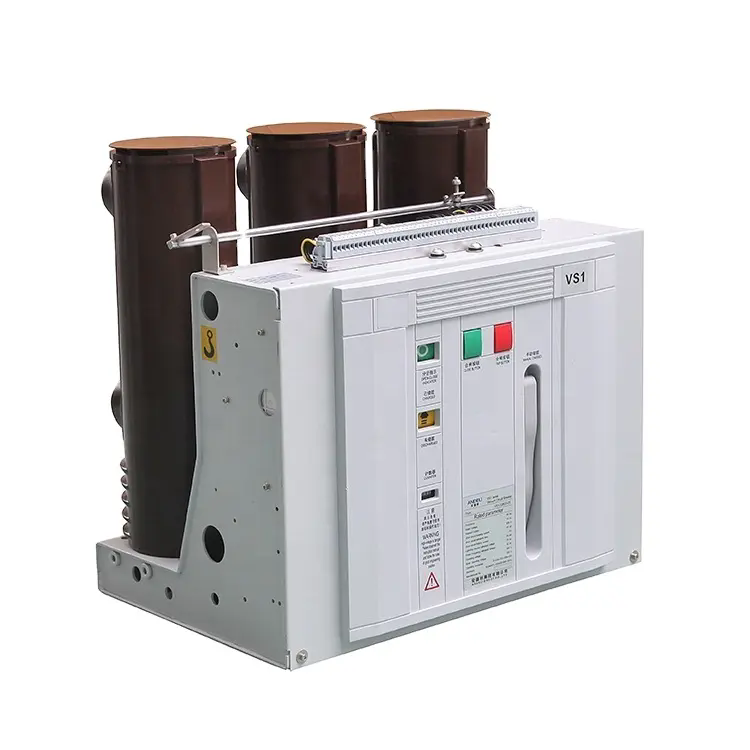

Hur fungerar en strömbrytare?

A strömbrytareär en elektromekanisk (eller elektronisk) omkopplingsanordning som avbryter flödet av elektrisk ström när ett fel (som överström, överbelastning eller kortslutning) upptäcks. Internt kombinerar många brytare en bimetallremsa (för termiskt överbelastningsskydd) och en elektromagnet (för omedelbart kortslutningsavbrott). ljusbågssläckande medium eller mekanism, och strömflödet stoppas.

Varför är en strömbrytare kritiskt viktig?

• Den skyddar ledningar, utrustning och människor genom att avbryta potentiellt farliga överströmsflöden innan skada, brand eller utrustningsfel inträffar.

• Till skillnad från en engångssäkring kan brytaren återställas och återanvändas – vilket förbättrar systemets underhåll och tillförlitlighet.

• I moderna kraftdistributionssystem fungerar brytaren också som ett selektivt skydd, vilket möjliggör koordinering av flera kretsar och förhindrar därmed onödiga avbrott.

Vilka är de viktigaste tekniska funktionerna du bör utvärdera?

Här är en sammanfattning av de viktigaste parametrarna:

Dessa överensstämmer med branschens riktlinjer: till exempel beskriver tillverkaren Eaton de fem huvuddelarna av brytare (ram, manövermekanism, kontakter, ljusbågssläckare, utlösningsenhet) och förklarar hur dessa delar bestämmer prestandan.

Korta vanliga frågor (vanliga frågor)

F: Vad är skillnaden mellan en säkring och en strömbrytare?
S: En säkring är en engångsenhet som smälter och måste bytas ut efter en överströmshändelse, medan en strömbrytare kan återställas efter utlösning och ofta innehåller ytterligare skyddsfunktioner som jordfels- eller ljusbågsfelsskydd.
F: Varför snubblar min brytare hela tiden?
S: Frekvent utlösning indikerar antingen att kretsen är överbelastad (för många enheter drar ström), det finns en kortslutning eller ett jordfel, eller så kan brytaren vara felaktig/föråldrad. Rätt dimensionering och kabeldragning är avgörande.
F: Kan jag ersätta en brytare med vilket märke som helst?
A: Inte alltid. Brytaren måste uppfylla kompatibla specifikationer (spänning, ström, brytkapacitet) och uppfylla panelens krav och lokala elektriska bestämmelser. Om du använder ett inkompatibelt märke eller felaktiga specifikationer kan garantier ogiltigförklaras eller äventyra säkerheten.

Hur luftbelastningsomkopplare skiljer sig och varför de är viktiga

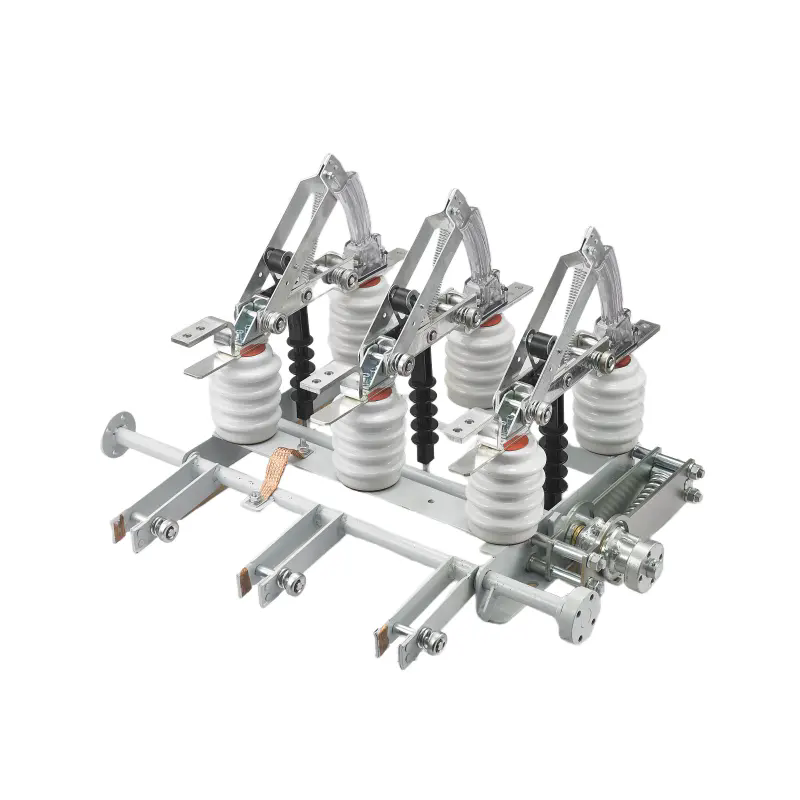

Hur fungerar en luftbelastningsbrytare?

EnInomhusfrånskiljareär en typ av ställverk som används som ljusbågssläckningsmedium när man skapar eller bryter en krets under belastning. Det är kapabelt tillskapa och bryta lastströmmar(dock inte nödvändigtvis höga felströmmar) på ett säkrare sätt än en standardisolator.
Kontakterna separeras, en båge kan bildas i luftgapet och speciella designfunktioner (bågbildande horn, luftflöde, kontaktgeometri) används för att sträcka, kyla och släcka bågen.

Varför är inomhusfrånskiljaren användbar i system?

• Det möjliggörströmbrytningav belastningskretsar (d.v.s. kretsar som är spänningssatta och som leder ström) utan att kräva den fulla felkretsavbrottsplikten för en tung brytare, vilket erbjuder ett billigare alternativ för vissa tillämpningar.

• Den används ofta för matare, transformatorisolering och distributionspaneler där fullständigt brytarskydd kanske inte behövs men säker omkoppling är avgörande.

• Den enklare designen innebär ofta lägre kostnad, lägre underhåll och enklare installation jämfört med högkapacitetsbrytare.

Vad bör du kontrollera när du väljer en?

• Märkspänning och ström för lastomkoppling

• Oavsett om den är designad förlive load make/break(lastbrytare) snarare än bara isolering under nollström

• Den bågsläckande designen (luft vs andra media) och förväntat underhåll

• Hur den samverkar med skyddsanordningar (t.ex. krävs det fortfarande en felströmsavbrytande enhet nedströms?)

Hur belastningsbrytare fungerar, varför de används, vilka specifika skillnader är

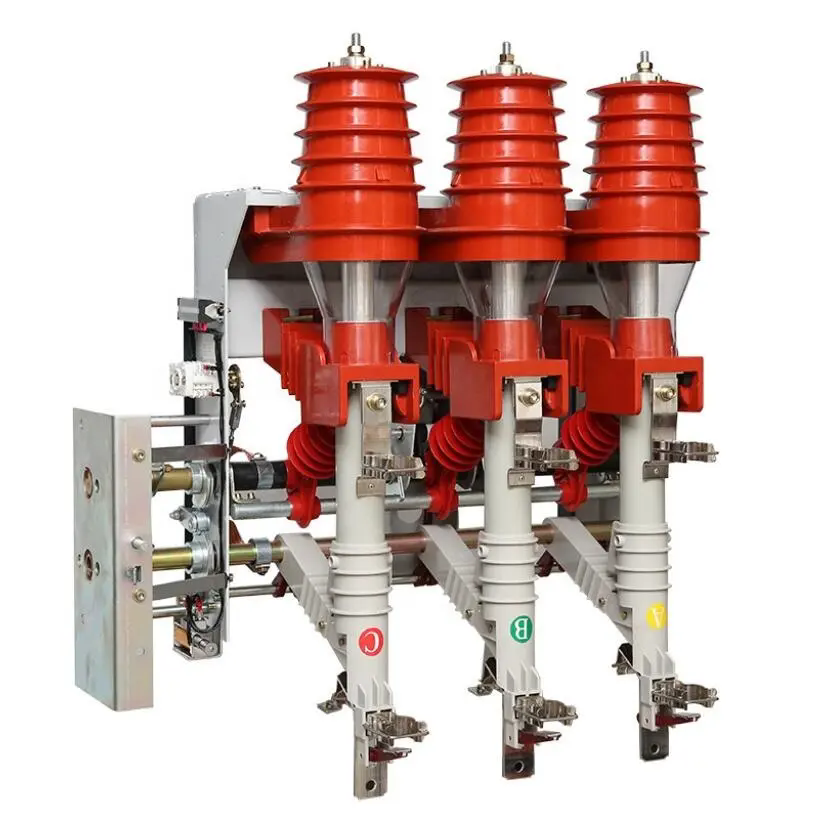

Hur fungerar en lastbrytare?

En lastbrytare (LBS) är utformad för att på ett säkert sätt skapa och bryta kretsar under belastning (d.v.s. ström som flyter) och för att isolera kretsen för underhåll. Den använder mekanismer (fjäderbelastade kontakter, ljusbågsläckande kammare, gas/vakuummedia) för att hantera ljusbågen när en strömförande krets öppnas.
Vid öppning under belastning måste enheten styra ljusbågen tills strömmen sjunker till noll, eller avleda ljusbågens energi på ett säkert sätt. Vissa LBS-enheter är byggda för att bära felströmmar under den korta tid som krävs tills en säkring eller brytare agerar.

Varför välja en lastbrytare jämfört med en standardbrytare?

• Det kan ge kostnadseffektiv koppling där fullt skydd inte krävs (till exempel i system där en brytare uppströms hanterar felavbrottet).

• Den möjliggör säker omkoppling av strömförande kretsar (för underhåll, lastöverföring) utan fullständigt avbrott i hela systemet.

• Den enklare strukturen kan minska fotavtrycket, minska underhållet och öka installationen i vissa mellanspänningsdistributionsinställningar.

• Den stöder systemflexibilitet: växling mellan matare, hantering av transformatoranslutningar och omkonfigurering av distributionsnätverk.

Vilka är de viktigaste skillnaderna i specifikationerna?

Till skillnad från fulla strömbrytare,lastbrytarekan halägre felbrytningsförmåga, men bra lastbärande och göra/bryta under last.

• Märkspänning och ström (för normal drift)

• Belasta märk/brytström

• Avbrottsförmåga för små induktiva/kapacitiva strömmar

• Om den är lämpad för felströmsavbrott eller endast nedströmsskydd täcker felströmmar

• Mekanisk uthållighet, ljusbågssläckande medium, fjärrmanövrering

Här är en jämförelsetabell för tydlig förståelse:

Produktparametrar och specifikationer för vårt kretsbrytarsortiment + vanliga frågor

Exempel på produktspecifikation

Nedan finns en detaljerad specifikationstabell för vårt standardutbud av strömbrytare under varumärketSyhf. Dessa parametrar kan anpassas efter kundens önskemål.

Nyckelfunktioner i vår produktlinje:

• Hög brytkapacitet, kompatibel med IEC/IEEE-standarder.

• Robust bågsläckande kammarkonstruktion för lång livslängd.

• Modulära utlösningsenheter som möjliggör fjärrövervakning och koordinering.

• Tydlig statusindikering (PÅ/AV/TRIPPAD) och låsbara handtag för säkerhet.

• Designad för enkel integration i ställverkssystem eller eftermontering i befintliga paneler.

Fler vanliga frågor och svar

F: Hur bestämmer jag mellan en lastbrytare och en full strömbrytare?
S: Om ditt system kräver frekvent växling under belastning (till exempel matare, transformatorisolering eller omkonfigurering av nätverk), kan en belastningsbrytare (LBS) vara lämplig eftersom den stöder make/break under ström i ett kostnadseffektivt format. Men om din applikation behöver bryta höga felströmmar och ge fullt skydd (kortslutning, överbelastning, ljusbågsfel, etc.), är en strömbrytare med full felavbrottsklass nödvändig.

F: Kan jag använda en strömbrytare från en tillverkare i en panel från en annan tillverkare?
S: I många fall kan fysisk mekanisk passform vara möjlig, men säkerhet, koordination, garanti och kodöverensstämmelse måste verifieras. Brytaren måste uppfylla panelens samlingsskenas konfiguration, kontakttyp, ramklassificering och avbrottsklassning. Att använda ett varumärke som inte matchar kan ogiltigförklara panelens certifiering eller leda till ett suboptimalt skydd.

F: Vilket rutinunderhåll kräver en strömbrytare?
S: Även om brytare är konstruerade för återställning och återanvändning är periodisk inspektion viktig: kontrollera om det finns visuella tecken på slitage (kontakterosion, överhettning, missfärgning), testa mekanismens mekaniska funktion, verifiera utlösningsenhetens inställningar och funktionalitet, se till att anslutningarna är täta och att det inte finns någon korrosion. Regelbundet underhåll säkerställer tillförlitlighet och förlänger livslängden.

Avslutningsvis klSyhfvi levererar ett komplett utbud av kretsskyddslösningar – från standardbrytare till lastbrytare och luftlastbrytare – utformade för att möta de föränderliga kraven från moderna distributionssystem, industrianläggningar och förnybara installationer. Vår expertis säkerställer att du väljer rätt enhet: rätt spänningsklass, strömklass, brytkapacitet och mekanism för din applikation. För konsultationer, skräddarsydda lösningar och offerter —Kontakta ossför att säkerställa att dina system skyddas av den mest lämpliga utrustningen.
