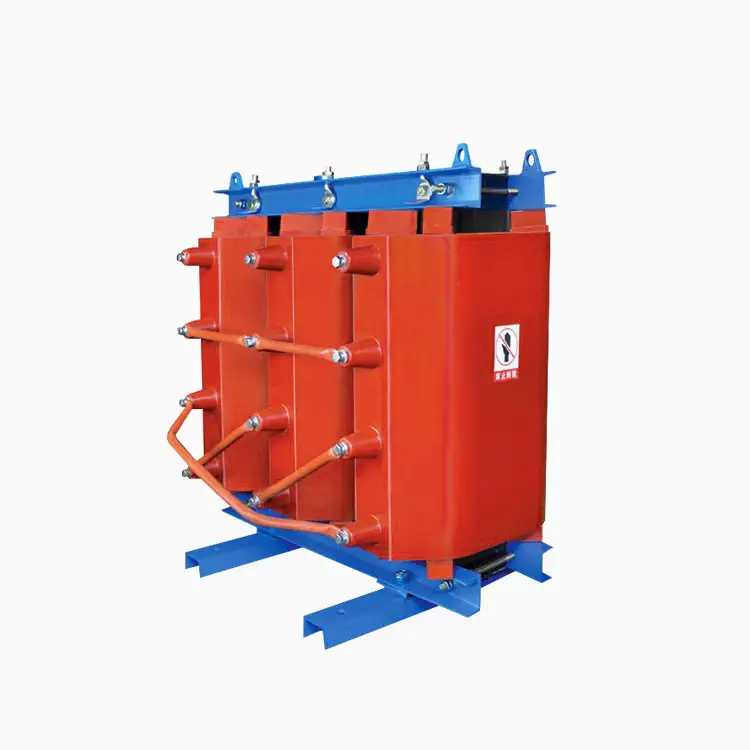

Amorf legering torrtyp Distributionstransformator

SyHF Högkvalitativ amorfa legering Torrtyp Distributionstransformator Tjockleken på den amorfa legeringsremsan som används är liten, och resistiviteten är ungefär tre gånger den för kall rullat kiselstålark. Därför har järnkärnan gjord av amorf legering mycket mindre virvelströmförlust än den som är gjord av kallvalsat kiselstålark. Hysteresförlusten av legeringen är mycket mindre än för det kalla rullade kiselstålarket. Kärnförlusten är mycket låg, cirka 75% lägre än förlusten utan belastning av den traditionella kiselstålkärntransformatorn. Det är en rimlig energibesparande transformator med låg förlust. Dessutom är samarbetet med amorf legering mycket mindre än 4A/m, vilket är ungefär 1/7 av det för kallt rullat kiselstålark. Hysteresslingan i amorf legering är mycket mindre än för kall rullad stålplatta, som tillhör amorft tillstånd. På grund av låg förlust har amorf legeringstransformator mindre uppvärmning, låg temperaturökning och stabil driftsprestanda.

Amorf legering Torktyp Distributionstransformator använder amorf legering med enastående magnetisk konduktivitet som kärnmaterialet hos transformatorn och kan äntligen få mycket lågt förlustvärde. Men det har många egenskaper, som måste garanteras och beaktas i designen och tillverkningen. Huvudkroppen återspeglar följande aspekter:

(1) Hårdheten hos amorft legeringsarkmaterial är mycket hög, och det är svårt att skjuva med konventionella verktyg, så det bör anses minska mängden skjuvning i designen.

(2) Tjockleken på enstaka amorf legeringsark är mycket tunn, och materialytan är inte särskilt platt, så kärnfyllningsfaktorn är låg.

(3) Amorfa legeringar är mycket känsliga för mekanisk stress. I den strukturella designen måste det traditionella designschemat med järnkärna som den huvudsakliga bärande strukturella medlemmen undvikas.

(4) För att få utmärkta lågförlustegenskaper måste amorfa legeringsjärnchips glödgas.

(5) När det gäller elektrisk prestanda. För att minska skjuvmängden järnchip består järnkärnan i hela produkten av fyra separata järnkärna ramar parallellt, och varje faslindning är inställd på två ramar med oberoende magnetkrets. Förutom det grundläggande magnetiska flödet finns det också ett tredje harmoniska magnetflöde i varje ram. Det tredje harmoniska magnetflödet i två sårjärnkärnor i en lindning är exakt motsatt i fas och lika i värde. Därför är summan av de tredje harmoniska magnetiska flödesvektorerna i varje grupp av lindningar noll. Om den primära sidan är D-ansluten kommer kretsen med tredje harmonisk ström inte att ha den tredje harmoniska spänningskomponenten på den inducerade spänningsvågformen på sekundärsidan.
